很多人見到紫外燈珠都可能會有一個潛意識的認為這不就是個小燈泡嗎，有啥技術含量？今天小編來給大家講講里面的led芯片的技術含量到底有多少

LED芯片看起來簡單，其實工藝極復雜

別看LED芯片小，一顆芯片從外延生長到成品，要經過幾十道工序。

它的核心是外延生長，一般用藍寶石或氮化硅做襯底，然后在上面長出氮化鎵（GaN）層。這個過程需要MOCVD設備完成，溫度高達千度，氣氛、雜質、厚度、摻雜濃度都要精準控制。稍微一個參數沒調好，整片晶圓就廢了。

關鍵技術點其實非常多

LED芯片的“技術含量”主要集中在這幾個地方：

外延技術

外延層質量直接影響發光效率。像藍光LED，得靠GaN材料在藍寶石襯底上生長，這中間的晶格失配問題解決不好，芯片亮度會低、壽命會短。

芯片結構設計

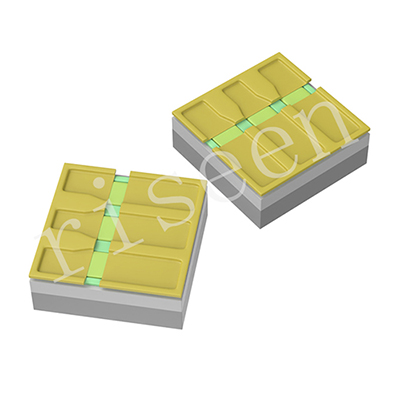

LED芯片不是平的，它有復雜的電極布局、光提取結構，比如倒裝、垂直結構、透鏡設計。

一個好的設計可以讓光提取效率提高20%以上，發熱更低。

散熱與電極金屬化

LED芯片發熱集中，如果金屬層厚度、電流分布不均，就容易出現“熱點燒毀”。所以很多高功率LED都用倒裝結構，減少熱阻。

波長與光色控制

像白光LED要通過藍光+熒光粉混色來實現，而顯示屏用的紅綠藍（RGB）芯片，對波長一致性要求極高。比如Mini LED，如果波長偏差超過3nm，屏幕就會出現明顯的色差，這個靠的全是生產線穩定性。

LED芯片是一門細節決定成敗的科學。它表面看是光，背后是工藝、結構、材料、物理、熱管理的綜合藝術。做久了你會發現，這東西的技術含量，不在“亮不亮”，而在“怎么讓它一直亮、亮得更穩、更準”。
